Informações Técnicas do Produto

Características Especificações
Marca Inhaos
Estado de Montagem Quase Pronto
Modelo Número Massduino UNO PRO R3
Compatibilidade Outros
Camera Equipped NÃO
Tipo UNO PRO R3 FOR Arduino UNO R3

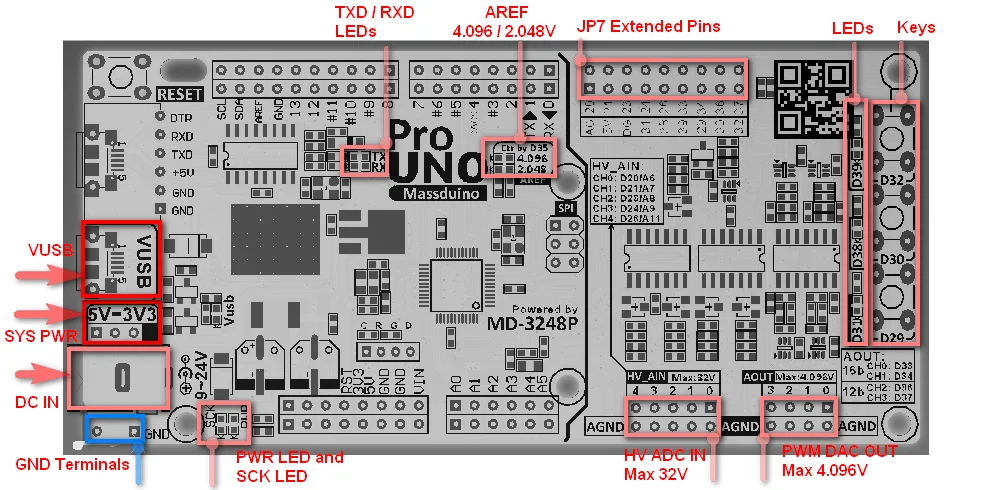

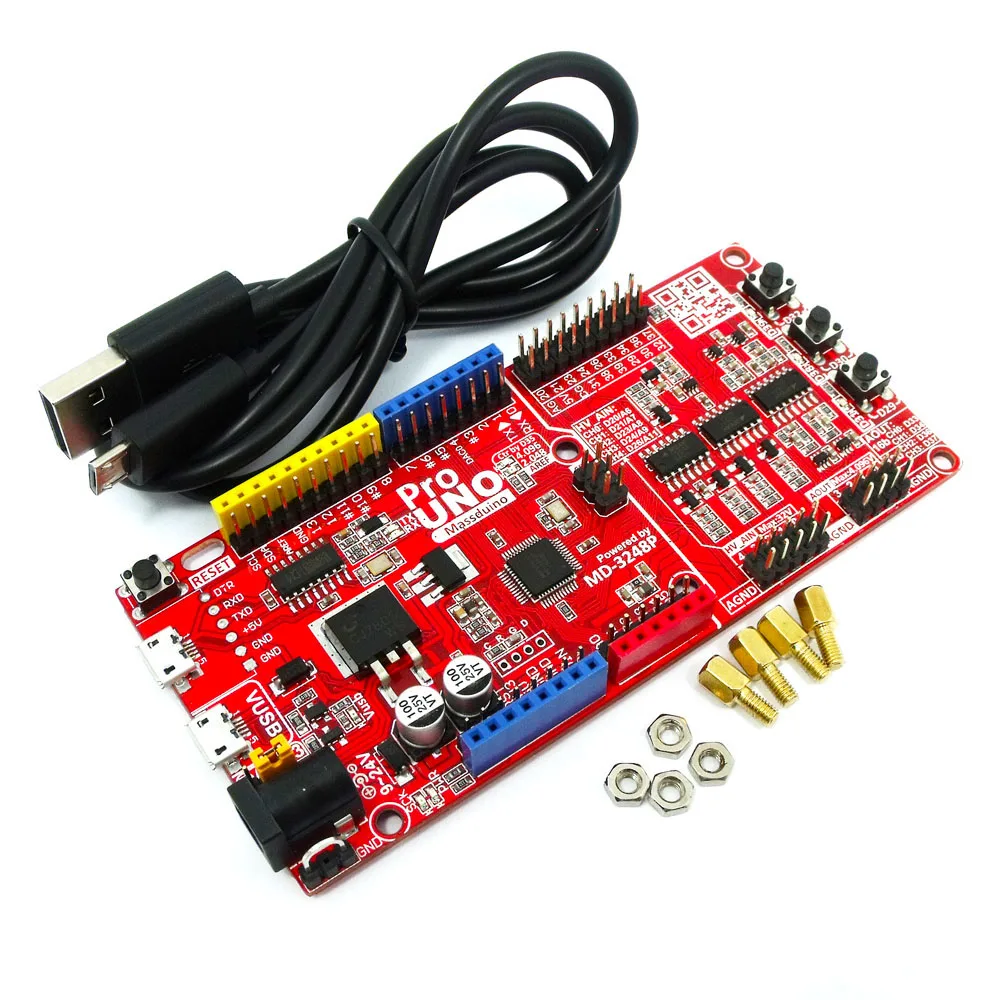

Introdução

Pleno recurso de uno r3
Dispositivo escondido a bordo do usb virtual
> O usb hid pode estar programando a placa como um teclado/ratos/etc… com dispositivo de classe hid
Terminal de teste do solo
TQFP-48 MD-3248P MCU
Energia analógica e energia digital e terra são separados
Fonte de referência a bordo da tensão 4.096 v/2.048 v
> 4.096V para PWM-DAC
> Aref para mcu adc selecionável entre 4.096 v e 2.048 v
4 canais onboard PWM-DAC
> CH0/1 com resolução 16bit
> CH2/3 com resolução 12bit
Entrada analógica de alta tensão de 5 canais
> Escala 32 v com 4.096 v aref
> Escala 16 v com 2.048 v aref
A bordo 3 botões de interruptor de aderência e 3 leds para programação rápida

Características & Parâmetros

Massduino MD-3248P com flash 32kb, 2kb sram

Totalmente desenvolvimento Arduino IDE

Suporte completo de recursos arduino uno

Rico de recursos adicionais

3 usuário LEDs programáveis

3 switch tack botões

4 ch pwm dac (modo rápido de 2 ch e modo de alta resolução de 2 ch)

5 ch hv adc (entrada máxima 32 v)

Onboard 4.096 v e fonte de referência da tensão 2.048 v

Usb virtual, faça a placa como um dispositivo hid (teclado/ratos etc.)

Tensão de entrada DC:Dc 9 a 24 v

Tensão no sistema:3.3 v ou 5 v

Faixa de PWM DAC:0 ~ 4.096V

Resolução de pwm (ch 1/2):16bit

Resolução de pwm (ch 3/4):10bit

HV intervalo de entrada ADC: 0 32 32 v

HV resolução ADC:1mv com 15bit adc (analogread_15bits ())

Para usar massduino uno pro, você precisa baixar o pacote de suporte massduino do link abaixo:
Http://www.inhaos.com/downcount.phpdownload_id=218

 Depois de baixar e descompactar o arquivo, você terá duas pastas:

1. High Quality Eletrônicos - Câmera Equipped : Não

Cheap Módulos de automação residencial

Encontre o diretório que se adapte à sua versão arduino ide, copie para o diretório de destino. Aqui está o diretório de sketchbook padrão para a maioria do sistema poplar:

> Windows: c: \ usuários \ \ documentos \ arduino

> Mac osx:/usuários/usuário/documentos/arduino

> Linux:/início//sketchbook

E então reinicie o arduino ide, você verá o dispositivo aparecer no menu:

Ferramentas-> placa-> massduino ev board-> MD-3248P-LQFT48

Então, você pode começar a jogar com uno pro.

2. Eletrônicos - Compatibilidade : Outros

Módulos de automação residencial

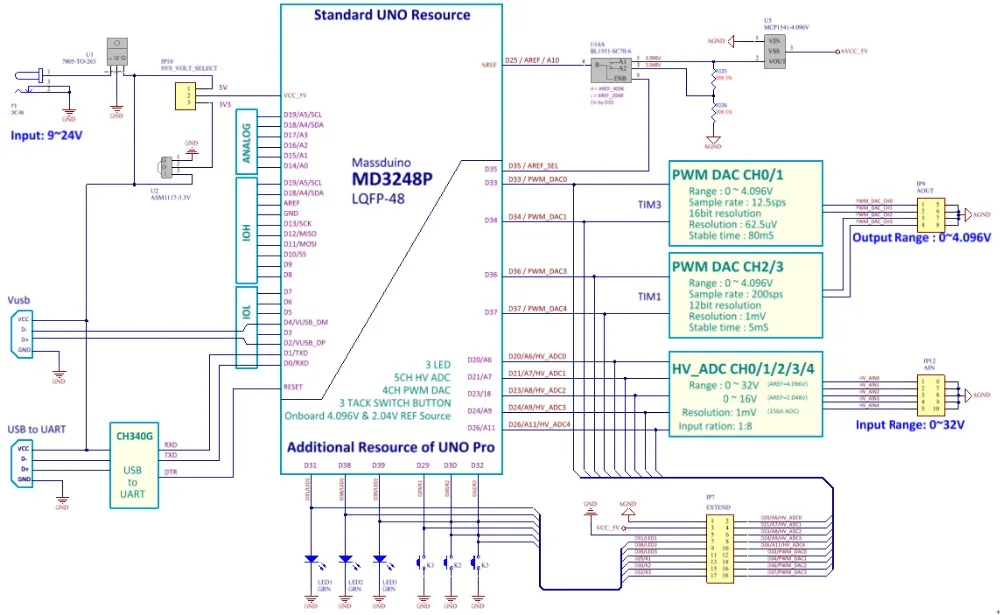

Aqui está o diagrama do bloco do uno pro, como você pode ver, o uno pro suporta o recurso completo do uno padrão, e o recurso adicional abaixo:

  • 3 usuário LEDs programáveis

  • 3 switch tack botões

  • 4 ch pwm dac (modo rápido de 2 ch e modo de alta resolução de 2 ch)

  • 5 ch hv adc (entrada máxima 32 v)

  • Onboard 4.096 v e fonte de referência da tensão 2.048 v

3. Onboard 4.096 v Fonte de Referência Vusb Micro Cabo Usb - Modelo Número : Massduino Uno Pro r3

r3 compatível daq 16bit adc 16bit dac

PWM DAC

  1.  Uno pro tem 4ch onboard pwm dac, eles são conexão a d33/d34/d36/d37, quando você config aqueles pinos para a função pwm, o lpf a bordo converterá o sinal pwm a uma tensão analógica, o nível análogo é dependente do ciclo de trabalho do sinal pwm.
  2.  A fonte de referência do dac é conectar à referência a bordo 4.096 v, o que significa que a saída máxima de dac é 4.096 v.
  3.  Os d33/d34 estão usando tim3 e d36/d37 usando tim1, de modo que o pwm dac0 (d33) e pwm dac1 (d34) devem ter a mesma resolução e pwm2 e pwm3 são demasiado.
  4.  A resolução dac é dependente da resolução pwm, se a resolução pwm definida a 12bit, a resolução dac é 12bit também, o nível máximo é 2 ^ 12 = 4096 níveis.
  5.  Para o sinal pwm, a resolução é inversamente proporcional com a frequência, o que significa que se você usar uma resolução mais alta, você deve abaixar a frequência. Então, se você definir a resolução pwm para 16bit, a frequência será 16 vezes menor do que 12bit.
  6.  O lpf (filtro de passagem baixa) levará o atraso de sinal analógico, o sinal de 16bit pwm levará 16 vezes tempo de atraso do que 12bit. Em uno pro, o tempo de atraso de 12bit pwm é de 5 ms e 16bit pwm atraso é de 80 ms.
  7.  Então é por isso que nós setup dois tipos de dacs, ch0/1 é de alta resolução mas com menor taxa de amostra, ch2/3 é maior taxa de amostra mas a resolução é mais baixa do que dac0/1.

Abaixo é o ajuste recomendado para dacs:

No.

DAC Chn.

Número de pinos

Temporizador

Resolução

Resolução mV

Tempo de atraso

Taxa De amostragem

Observação

1

DAC 0

D33

TIM3

16

62.5uV

80mS

12.5sps

2

DAC 1

D34

3

DAC 2

D36

TIM1

12

1mV

5mS

200sps

4

DAC 3

D37

A função“Pwmresolution (pwm_pin, 16); ”É usado para configurar a resolução do sinal pwm, para d33/d34, a resolução tem que configurar a mesma, e d36/d37 também, se você usar“Pwmresolution (36, 12); ”Para configurar d36 a 12bit, o d37 será configuração à resolução de 12bit demasiado automático.

Como sugestão de resolução acima, o dac0/1 pode ser configurado a qualquer resolução de 1 a 16bit e dac2/3 pode ser configurado a qualquer resolução de 1 a 12bit, se a resolução estiver sobre o nível de sugestão, o sinal de saída será ter grande ondulação.

Quando você configurar pwm = 0, o peitoril do valor de pwm ainda manter a 1, então se você quiser obter real 0 v de saída, você pode desativar a função de pwm e escrever o io para baixo, código de referência abaixo:

Pwmturnoff (pwm_pin); // trun fora da função pwm

Digitalwrite (pwm_pin, baixo);

Atraso (5);

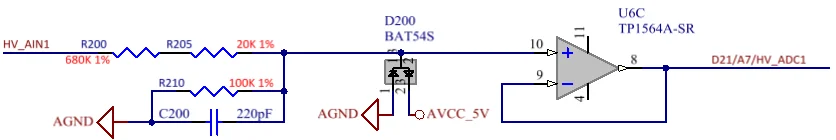

O circuito de entrada como abaixo, a ração de entrada é 1:8.

4. Massduino Uno Pro r3 para Arduino Uno - Estado de Montagem : Quase Pronto

High Quality Eletrônicos

Se você está usando 4.096 v como o aref, a faixa de entrada máxima é 4.096 v * 8 = 32.768 v, uma vez que a escala completa é não linear, então só usamos 0 32 32 v gama. Neste caso, sugerimos que você use a função analoanalogread_15bits () function, a resolução adc é 1mv.

Se você está usando a tensão do sistema de 3.3 v, o aref deve ser inferior a 3.3 v, neste caso, você pode usar 2.048 v como o aref, (escreva d36 para baixo), a entrada máxima é 16 v. sugerimos que você use a função "analogread_14bits ()", a resolução adc é 1mv também.

Desde que o divisor de entrada/op amp/adc, cada fase tem seu próprio erro fixo, então se você quiser obter um resultado de medição mais preciso, você precisa algoritmo de calibração, o algoritmo de calibração simples abaixo:

Step1:Selecione um ponto de calibração, este ponto melhor está perto da escala completa.

Step2:Conectou a fonte de tensão a um do canal de entrada.

Step3:Use voltímetro de alta precisão para medir a tensão de entrada, gravá-lo para vol_a.

Step4:Leia o formulário adc, registre-o no volb

Step5:Então o fator de calibração é vola/volb.

Step6:Todas as leituras de entrada, multiplicadas pelo fator de calibração, são os dados calibrados.

Após a calibração simples, o canal de entrada será fácil de alcançar 0.5% de precisão.

Nós forte recomendamos usar a fonte de referência externa para substituir a referência padrão.

AnalogReference(EXTERNO) ;

USB virtuais

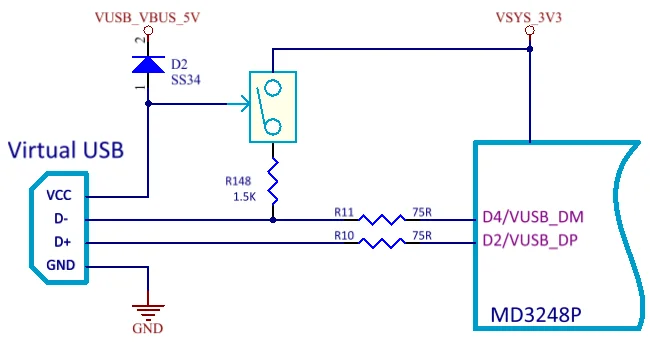

  • Uno pro tem um conector usb virtual, ele pode estar trabalhando como um dispositivo escondido usb, como teclado/ratos.
  • Para usb virtual, o d2 vai trabalhar como usb d + e d4 vai trabalhar como usb d-, durante a especificação do dispositivo de baixa velocidade usb, após ligar, o d-será puxar para cima por um resistor 1.5 k.

5. Cheap Módulos de Automação Residencial - Marca : Inhaos

Eletrônicos
  • Quando usb virtual ligado ao host, o resistor de puxar para cima r1r148 1.5 k auto será automaticamente aplicado ao pino d4/vusb_dm. Se você não usar a função usb virtual, o r148 não será conectado a 3.3 v, d2 e d4 pode ser usado como a função original.

  • A fim da função usb virtual do usd, o sys_pwr deve mudar para 3v3, uma vez que o nível de dados do usb é 3.3 v.

Código do Modelo

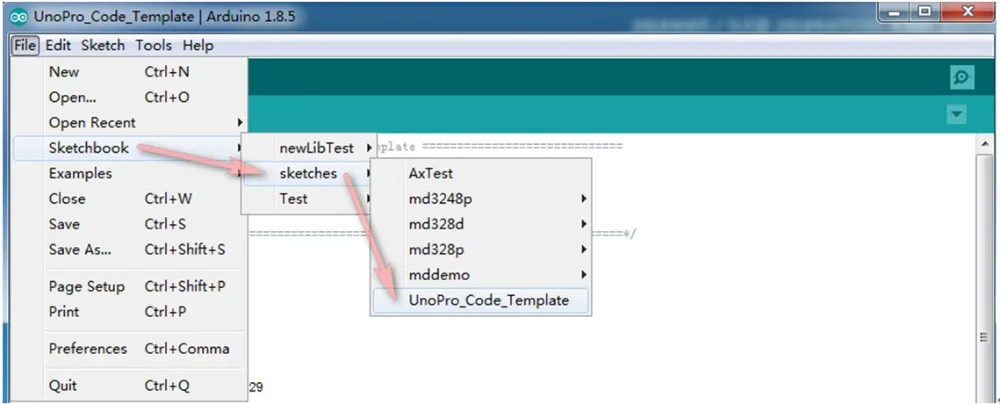

Uma vez que o uno pro tem um monte de recursos adicionais do que o uno padrão, então este modelo ajudará o usuário a iniciar rapidamente a codificação.

6. Módulos de Automação Residencial - tipo : Uno Pro r3 For Arduino Uno r3

onboard 4.096 v fonte de referência vusb micro cabo usb

/* ==================== MassduinoUnoPro_Code_Template =========================

Versão: 1.0

Lançamento: 22 May.2018

Www.inhaos.com

Include */# incluir

# Define pin_SCK_LED 13

# Define pin_BTN1 29

# Define pin_BTN2 30

# Define pin_BTN3 32

# Define pin_LED1 31

# Define pin_LED2 38

# Define pin_LED3 39

# Define pin_PWM_DAC_CH0 33

# Define pin_PWM_DAC_CH1 34

# Define pin_PWM_DAC_CH2 36

# Define pin_PWM_DAC_CH3 37

# Define pin_HV_AIN_CH0 A6

# Define pin_HV_AIN_CH1 A7

# Define pin_HV_AIN_CH2 A8

# Define pin_HV_AIN_CH3 A9

# Define pin_HV_AIN_CH4 A11

# Define pin_AREF_SOURCE 35

# Definir fun_setarf_4096 {digitalwrite (35, alto) ; }

# Definir fun_setarf_2048 {digitalwrite (35, baixo) ; }

Void setup() {

SysClock(EXT_OSC);Fonte do relógio do sistema do interruptor/a 16 mhz ext osc

PinMode(Pin_SCK_LED,SAÍDA);

PinMode(Pin_BTN1,INPUT_PULLUP) ;

PinMode(Pin_BTN2,INPUT_PULLUP) ;

PinMode(Pin_BTN3,INPUT_PULLUP) ;

PinMode(Pin_LED1,SAÍDA) ;

PinMode(Pin_LED2,SAÍDA) ;

PinMode(Pin_LED3,SAÍDA) ;

PinMode(Pin_AREF_SOURCE,SAÍDA) ;

//Fonte de referência analógica inicial

AnalogReference(EXTERNO) ;/Mudar a fonte de referência analógica para avref

Fun_SetARF_4096;

// Enabel watchdog

Wdt_enable(WTO_256MS);//Habilitar o cão de guarda, período 256 ms

}

Void loop() {

Wdt_reset();//Lembre-se de redefinir o cão de guarda no loop principal se você enabel o cão de guarda.

//Wdt_disable (); //desativar o cão de guarda se você não quiser que ele funcione mais

DigitalToggle(Pin_SCK_LED) ;

DigitalWrite(Pin_LED1, !DigitalRead(Pin_BTN1) ) ;

DigitalWrite(Pin_LED2, !DigitalRead(Pin_BTN2) ) ;

DigitalWrite(Pin_LED3, !DigitalRead(Pin_BTN3) ) ;
